Schaevitz电子式倾角仪测斜仪单轴倾角传感器

EA 系列是极为精确的倾斜传感器，其线性经过改善、线性感应范围已扩展 (±60°)、具有较宽泛的工作温度范围（-40° 至 +80°C）并且减少了 70% 温度引发的误差。

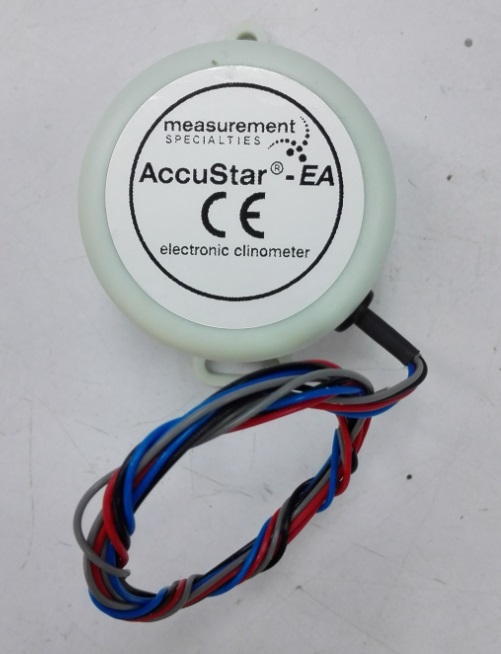

正如其前代产品，AccuStar®-EA 外测直径仅为 2 英寸，如果在空间受限的应用中需要进行高精度倾斜测量，

那么这款紧凑、平价的传感器则是理想之选。

AccuStar®-EA 仅需 2 个 #6 或者 M3.5 螺丝即可以轻松地安装在任何垂直表面上。

底部的槽用来在安装后进行零角位置的微调。

AccuStar® -EA 具有单端或双极直流输出两种型号选择，易于安装和集成。

另请参阅我们的其他型号，包括 AccuStar® IP-66（电压或 2 线电流回路或电压输出，IP-66 等级），

以及 AngleStar® 量角器系统（带有数字读数的 AngleStar® 电子倾角传感器）。

模拟输出：-3.6VDC~+3.6VDC输出信号
安装方式：垂直安装

Schaevitz电子式倾角仪单轴倾角传感器可替代02111002-000（旧货号）及02110002-000（旧货号）

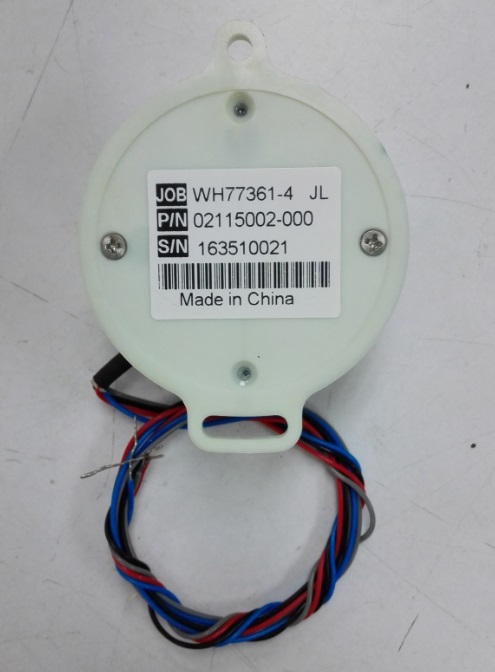

02115002-000 Schaevitz电子式倾角仪测斜仪单轴倾角传感器的

结构特性

• 结构紧凑，低功耗，  模拟输出

电气特征

• 输入电源(VDC) 5 – 30

• 输出信号(V) +/- 3.6, .5 – 4.5

端接特性

• 安装  垂直

尺寸

• 测量范围 (°) zui多 +/- 65

• 尺寸 (mm) zui多 70

• 精度 (°) zui多 +/- .3

• 解像度 (°) zui多 .05

使用环境

• 测量原理  MEMS

• 工作温度 (°C) -40 – 80

包装特性

• 封装  防震工程塑料

其他

• 测量轴  单轴

• 保护等级 IP 61

• 连接  电缆/尾缆

• 单轴和双轴分别能测量什么角度，单轴倾角传感器只可以测绕一个轴产生的角度变化。双轴可以测相对与两个轴的角度变化。

  可以水平安装和垂直安装，根据安装的方式不同，单轴和双轴倾角传感器测量的角度也不同，双轴可以测量翻转和俯仰角，
• 而单轴在选择水平安装时只能测翻转角或俯仰角，如果单轴在选择垂直安装时只能测翻转角，俯仰角不可选。

Schaevitz电子式倾角仪测斜仪单轴倾角传感器的订货指引：

ORDERING INFORMATION
Model Part Number
Single-Ended 02114002-000（单端输出：0.5~4.5VDC比例输出）
Analog 02115002-000（模拟双向输出：-3.6VDC~+3.6VDC输出）

02115002-000 Schaevitz电子式倾角仪测斜仪单轴倾角传感器典型应用:

• 起重机安全装置
• 房车和移动拖车水平控制
• 水井或油井钻探平台
• 采矿设备

 Schaevitz为MEAS公司子公司，后2015年底MEAS公司被美国TE公司整体收购。

可替代原旧型号02111002-000及02110002-000

02115002-000 Schaevitz电子式倾角仪测斜仪单轴倾角传感器广泛适用于：工程机械、桥梁结构、起重设备、

塔吊、矿山设备等大型工程机械。

典型应用:

• 起重机安全装置
• 房车和移动拖车水平控制
• 水井或油井钻探平台
• 采矿设备
