位移传感器GCA系列

名称：位移传感器GCA系列

类别：倾角、位移传感器

产品简介:

GCA位移传感器：GCA/GCD系列测量头为不锈钢结构，可以在含有湿气、灰尘和其它杂质的环境中工作。电子组件采用了气密封，可以进一步抵御恶劣的工作状况。它们是量程可达±2.0英寸(50毫米)的长行程侧向负载较重型传感器。最大弹力一般为8盎司(226.8克 )，具体取决于探针位置。工作端或探针具有可拆卸的镀铝硬质工具钢4-48UNF-2A螺纹接触端头。Schaevitz提供多种型号的备用接触端头(请参见第92页)。这些端头还可以与AGD刻度盘指示器端头互换使用。
测量头的内部构造可以防止铁芯和传动轴在纵向移动时出现旋转。测量头有各种端接连接器，当电缆受损时，更换简便。外部车有安装螺纹便于安装和调整；并提供了锁紧螺母。
GCA/GCD系列测量头有交流和直流两种类型。AC型配合外部信号处理仪器使用(请参见本产品目求的“检测仪器“章节)；DC型的外壳中封装了铁芯、LVDT和所有必要的电子元件。通过使用表面贴装单片电路缩减了传统AC型的激励电压、放大和解调等电子元件所需的大部分体积、重量和成本。

基本参数:

输出：约-0.7V~0.7V（2.5KHz）
量程： ±0.05,0.125,0.250，0.500，1.000，2.00(英寸)
封装：AISI400系列导磁不锈钢
工作温度范围：-55℃~150℃
精确度：0.25%
供电电源：3V（400Hz～10KHz）
类型：弹簧回弹式
电气连接： 6针接插件
特点：气密封，适用在恶劣环境下精确测量，CE标准，重复性可达:0.0006mm，内置弹簧

典型应用:

过程检测，暴露在灰尘，湿气等恶劣工作环境下，气密高温环境

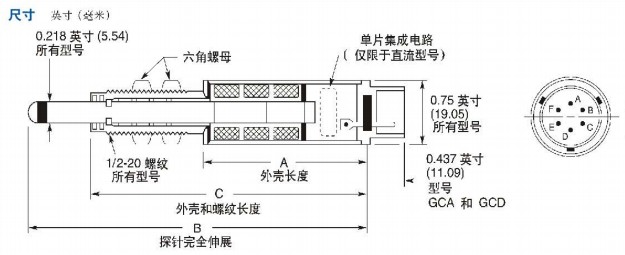

外形:
