名称： 1451型压力传感器
类别： 板载式气压传感器
产品说明：
1451型表面贴装硅压阻式传感器适用于大批量，体积小，重量轻，可进行自动化贴装的应用领域。传感器有表压或绝压两种类型，且被粘贴到可进行表面焊接的陶瓷基座上。陶瓷基座上的保护罩一方面可以保护传感器芯片，另一方面可提供引压接口。该器件使用了防静电塑封包装管装载，适用于自动化生产设备。图示为一个标准型号，引压管可根据截至需要选择宽型或窄型两种形式。
产品特点：
- 表面贴装
- ±0.25%非线性
- 3种压力接口选择
- 固态结构，性能可靠
- 低功耗
产品应用：
- 高度测量
- 大气压力测量
- 医疗仪器
- 消费类产品
- 轮胎压力

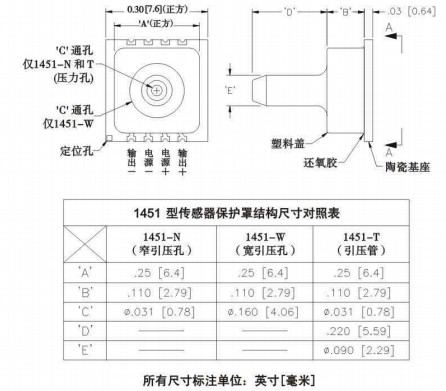

外形尺寸:
性能参数:
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 注 |
| 满量程输出 | 30 | 60 | 120 | mV | 0 |
| 零点输出 | -25 | 0 | 25 | mV | 0 |
| 非线性 | -0.25 | 0 | 0.25 | %FS | 1 |
| 迟滞 | -0.3 | 0 | 0.1 | %FS | 0 |
| 输入输出阻抗 | 3500 | 5000 | 6000 | Ω | 0 |
| 量程温度系数 | 0 | -0.2 | 0 | %/℃ | 2 |
| 零点温度系数 | 0 | +0.05 | 0 | %/℃ | 2 |
| 电阻温度系数 | 0 | +0.25 | 0 | %/℃ | 2 |
| 零点热迟滞 | -0.2 | 0 | 0.2 | %FS | 2 |
| 供电电压 | 0 | 3 | 12 | VDC | 0 |
| 响应时间（10%-90%） | 0 | 1 | 0 | mscc | 3 |
| 输出噪声 | 0 | 1 | 0 | μV p-p | 4 |
| 长期稳定性 | 0 | 0.5 | 0 | ±%FS/ys | 0 |
| 过载压力 | 0 | 0 | 3X | 额定值 | 0 |
| 工作温度 | -40℃～+125℃ | 0 | |||
| 贮存温度 | -50℃～+150℃ | 0 | |||
| 介质 | 非腐蚀性气体 | 0 | |||
| 重量 | 0.3克 | 0 | |||
