名称： 1230型超稳压力传感器
类别： 板载式气压传感器
产品说明：
1230型中压传感器是经过温度补偿的硅压阻式传感器，采用双列直插封装结构，适用于要求成本低，性能优越，长期稳定的应用领域。通过激光刻蚀的电阻可以实现-20-+85℃的温度补偿，同时还提供一个激光刻蚀的电阻用于调节差动放大器的增益来校正传感器的压力灵敏度变化，使其具有良好的互换性，互换误差仅为±1%。表压、差压产品从0-15PSI 至 0-100PSI。绝压产品量程从0-15PSIA 至 0-30PSIA。 多种引脚方式和引压管配置可用于不同的应用领域。
产品特点：
- 双列直插封装
- -20℃~+85℃温度补偿范围
- ±0.1%非线性
- ±0.5%温度误差（典型值）
- ±1.0%互换性量程（须外接增益调节电阻）
- 固态结构，性能可靠
- 低功耗
产品应用:
- 医疗器械
- 标定
- 工厂自动化
- 大气压力测量
- 气体流量监测
- 检漏

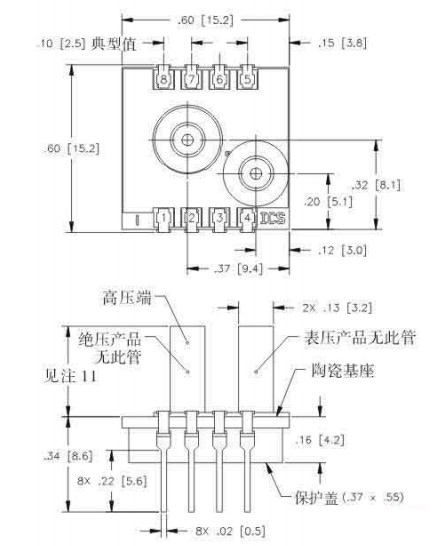

外形尺寸:
性能参数:
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 满量程输出 | 49.5 | 50 | 50.5 | mV | 1.3 |
| 零点输出 | 0 | 0 | 2 | ±mV | 3 |
| 非线性 | 0 | 0.05 | 0.1 | ±%FS | 2 |
| 迟滞 | 0 | 0.01 | 0.1 | ±%FS | 0 |
| 输入电阻 | 2500 | 3500 | 4500 | Ω | 0 |
| 量程温度误差 | 0 | 0.3 | 0.5 | ±%FS | 3.4 |
| 零位温度误差 | 0 | 0.1 | 0.5 | ±%FS | 3.4 |
| 电阻温度系数 | 0 | 0.145 | 0 | %/℃ | 4 |
| 零点短期漂移 | 0 | 0.05 | ±%FS | 13 | |
| 量程短期漂移 | 0 | 0.05 | Ω | 13 | |
| 零点热迟滞 | 0 | 0.1 | 0 | ±%FS | 4 |
| 零点长期稳定性 | 0 | 0.1 | 0 | ±%FS | 14 |
| 量程长期稳定性 | 0 | 0.1 | 0 | ±%FS | 14 |
| 响应时间（10-90%） | 0 | 1 | 0 | mscc | 5 |
| 输出噪音 | 0 | 1 | 0 | 0 | 6 |
| 输出负载电阻 | 5 | 0 | 0 | MΩ | 7 |
| 绝缘电阻 | 50 | 0 | 0 | MΩ | 0 |
| 过载压力 | 0 | 0 | 3X | 额定值 | 8 |
| 工作温度 | ‘-40℃～+125℃ | 0 | |||
| 贮存温度 | ‘-50℃～+150℃ | 0 | |||
| 介质 | 与封装材料兼容的非腐蚀性气体 | 9 | |||
| 重量 | 3克 | 0 | |||
详细产品资料请点击 下载>>
