名称： 1210型中压传感器
类别： 板载式气压传感器
产品说明：
1210型中压传感器是经过温度补偿的硅压阻式传感器，采用双列直插封装结构，适用于要求成本低，性能优越，长期稳定的应用领域。通过激光修正的电阻可以实现0-50℃的温度补偿，同时还提供一个激光刻蚀的电阻用于调节传感器电桥的激励电流来校正差传感器的灵敏度放大倍数，从而实现在高电平输出时具有良好的互换性，互换误差仅为±1%。从0-2PSI 至 0-100PSI 量程范围内均有表压，差压和绝压产品。
产品特点：
- 双列直插封装
- ±0.1%非线性
- ±0.5%温度误差
- ±1.0%互换性量程（须外接增益调节电阻）
- 结构坚固，性能可靠
- 低功耗
产品应用:
- 医疗器械
- 过程控制
- 工厂自动化
- 供暖、通风及空调
- 气体流量监测
- 航空电子设备

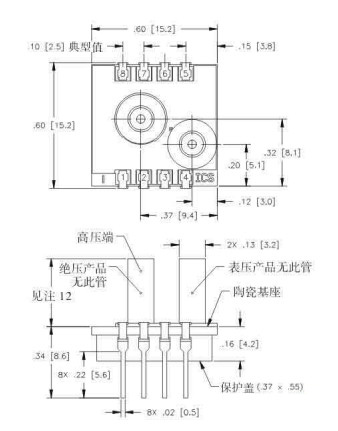

外形尺寸:
性能参数:
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 注 |
| 满量程输出 | 75 | 100 | 150 | mV | 1 |
| 零点输出 | 0 | 0 | 2 | ±mV | 2 |
| 非线性 | 0 | 0.05 | 0.1 | ±%FS | 3 |
| 迟滞 | 0 | 0.01 | 0.1 | ±%FS | 0 |
| 输入输出阻抗 | 2500 | 4400 | 6000 | Ω | 0 |
| 量程温度误差 | 0 | 0.3 | 0.5 | ±%/℃ | 2,4 |
| 零点温度误差 | 0 | 0.1 | 0.5 | ±%/℃ | 1,2,4 |
| 零点热迟滞 | 0 | 0.1 | 0 | ±%/℃ | 0 |
| 供电电流 | 0 | 1.5 | 2 | mA | 5 |
| 响应时间（10%-90%） | 0 | 1 | 0 | mscc | 6 |
| 输出噪声 | 0 | 1 | 0 | μV p-p | 7 |
| 输出负载电阻 | 2 | 0 | 0 | MΩ | 8 |
| 绝缘电阻(50VDC) | 50 | 0 | 0 | MΩ | 0 |
| 过载压力 | 0 | 0 | 3X | 额定值 | 9 |
| 工作温度 | -40℃～+125℃ | 0 | |||
| 贮存温度 | -50℃～+150℃ | 0 | |||
| 介质 | 与封装材料相兼容的非腐蚀性气体 | 10 | |||
| 重量 | 3克 | 0 | |||
详细产品资料请点击 下载>>
