名称： 154N低压压力传感器
类别： 工控压力传感器/变送器
产品简介：
154N 型压力传感器是一种经过补偿、且与介质兼容的硅压阻式传感器，其外壳采用316不锈钢封装结构。外界压力通过316不锈钢膜片及内部灌充硅油传递到传感器件敏感元件上。154N型压力传感器可应用于低压场合，通过对陶瓷基座上的膜厚电阻进行激光修阻，可以实现对传感器温度补偿及零点偏差调整。陶瓷基底上还提供了一个经激光修正的增益调节电阻使传感器在经过外部差分电路放大后达到统一的输出值，并可控制在±1.0%互换性范围内。
产品特点：
- O型密封结构
- ±0.20%非线性
- ±1.0%互换性量程（须外接增益调节电阻）
- 结构坚固，性能可靠
- 低功耗
产品应用：
- 医疗仪器
- 过程控制
- 淡水和污水测量
- 真空气体测量
- 压力变送器
- 液位测量

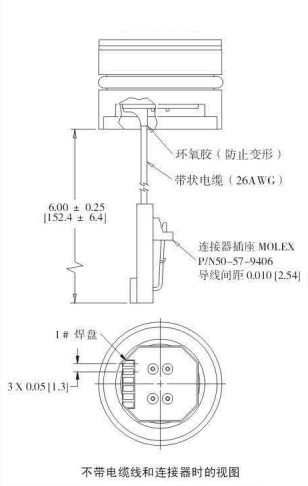

外形尺寸:
性能参数:
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 满量程输出 | 50 | 100 | 125 | mV | 1.2 |
| 零点输出 | -2 | 0 | 2 | mV | 2.11 |
| 非线性 | -0.2 | 0 | 0.2 | %FS | 3 |
| 迟滞 | 0 | 0.02 | 0 | %FS | 0 |
| 输入电阻 | 2000 | 3500 | 4500 | Ω | 0 |
| 输出电阻 | 4000 | 0 | 30K | Ω | 0 |
| 量程温度误差 | -0.1 | 0 | 1 | %FS | 4 |
| 零位温度误差 | -0.1 | 0 | 1 | %FS | 4 |
| 量程热迟滞 | 0 | 0.05 | 0 | %FS | 4 |
| 零点热迟滞 | 0 | 0.05 | 0 | %FS | 4 |
| 零点长期稳定性 | 0 | 25% | 0 | ±%FS/年 | 0 |
| 量程长期稳定性 | 0 | 0.1 | 0 | ±%FS/年 | 0 |
| 供电电流 | 0.5 | 1.5 | 2 | mA | 5 |
| 输出负载电阻 | 5 | 0 | 0 | MΩ | 6 |
| 绝缘电阻（50VDC) | 50 | 0 | 0 | MΩ | 7 |
| 过载压力 | 0 | 0 | 3X | 额定值 | 0 |
| 补偿温度 | ‘-20℃～+85℃ | 8 | |||
| 工作温度 | ‘-40℃～+125℃ | 8 | |||
| 贮存温度 | ‘-50℃～+125℃ | 8 | |||
| 介质-压力端口 | 与316不锈钢兼容的液体，气体和蒸汽 | 0 | |||
| 介质-参考端口 | 与硅、耐热玻璃、金、氯橡胶及316L不锈钢兼容 | 0 | |||
| 重量 | 24克 | 9 | |||
